Maintenance sendiri Ku-Band Modem DW 7000

Palapa C2 & Antena Ku-Band

Apakah saat ini kamu memakai internet Ku-Band, atau apalah namanya itu pokoknya yang sejenis Ku-band.....,Kalo ya apakah kamu saat ini sedang mengalami masalah dengan Ku-band tersebut...........?

Kalo mungkin kamu saat ini sedang ada masalah dengan lambatnya internet Ku-band kamu, mungkin disini aku bisa sedikit membantu, karena saya juga pernah mengalaminnya dan ini pengalaman saya, namun sebelumnya liat dulu Sqf-nya, yakni dengan cara buka Command Prompt. kmetikkanm disitu [telnet<>192.168.0.1<>1953. tekan [Enter]. tekan [C]. tekan [D]. (perhatian 1953 untuk modem DW 7000 Hughes, untuk modem-modem lainnya mengikuti ketentuan tersendiri, tanda <> utuk spasi. Mungkin SQF anda turun atau down, tapi perlu diingat SQF bisa tidak sama, hal ini dikarenakan karena Satelit Ku-band ini sangat sensitif terhadap cuaca Extrim (mendung,hujan maupun keadaan buru lainnya), bisa saja ditempat saya SQF nya UP tapi tempat anda Down atau sebaliknnya, namun jika cuaca sudah bagus cerah tapi SQF tetap down juga sehingga proses loading broswer jadi lambat, atau download/apploadnya lama banget, ini perlu dicurigai mungkin ada gangguan system di Hapnya atau perangkatnnya.

Saya akan berikan pengalaman saya tentang ini, coba lakukan hal-hal seperti ini :

Baik mari kita kupas satu-satu tahapan diatas, munkin dapat membatu anda

1. Menghubungi Customer service, ini dilakukan untuk melaporkan keadaan di tempat anda, biasanya akan ditanya mengenai apakah Download/Appload ditempat anda lambat atau tidak, atau apakah ada masalah dengan modem anda Systemnya apakah berjalan baik apa tidak, jika CS (customer service) mengatakan tak ada masalah di HAP, kemungkinan ada masalah di tempat anda, mungkin perangkatnnya bisa juga Kompiuter yang anda gunakan.

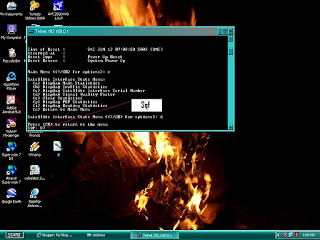

2. Membuka menu command prompt, ini untuk memastikan berapa Sqf ataupun Signal Strigh yang didapatkan, setelah menu command prompt terbuka ketikkan "telnet 192.168.0.1 1953", kenapa pake 1953 ini merupakan pasword untuk masuk modem DW 7000 Hughes, setelah itu tekan "ENTER" lalu c, lalu d", Lihat bagian kiri layar command prompt anda berapa Sqf yang didapat. Lihat gambar-gambar berikut :
Enter c

telnet 192.168.0.1 1953 c

Enter
d SQF

3. Cek Reflektor atau Disch. Jika ada kotoran atau debu bahkan lumut di Reflektor maka hal ini akan menggangu kelancaran signal yang diterima maupun yang dipancarkan oleh perangkat, karena pada dasarnya sebuah antena itu akan menerima signal dan akan meneruskan siknal atau memancarkannya, namun jika banyak kotornan baik itu debu, Lumut, ataupun daun-daunan yang jatuh kereflektor akan menggangu kinerjannya. Dan apa yang harus dilakukan, Cuci/bersihkan reflektor tersebut sehingga bersih kembali, namun perlu diingat hati-hati dalam membersihkannya, jangan sampai merubah posisi dari arah antena, karena hal ini akan merubah arah dari satelit.

4. Periksa Feedhoren apakah ada airnya atau tidak. Terkadang Feedhorn setelah lama diinstal didalamnya terdapat titik-titik air ataupun bahkan air yang berada didalamnya mungkin waktu teknisi menginstalnya tidak diberikan lapisan Rubber tape/Silikon/silent. Cara mengatasoinnya yakni dengan membuka feedhorn tersebut dan mengeringkannya dan memasang kembali. Ingat : sebelumnya matikan modem terlebih dahulu, Melihatnnya dengan menengok bagian bawah feedhorn yang terlihat ada membran(mika plastik). setelah terlihat ada air bukalah feedhorn tersebut dengan kunci pas secara perlahan-lahan jangan sampai merobek membran itu sendiri, keringkan dengan lap atau hairdrayer, setelah itu pasang kembali jangan lupa memberikan lapisan rubbertape kalo tak ada cukup dengan silen kaca, memutar dan rata.

5. Lihat konektor-konektor yang menghubungkan modem Sat In/Sat Out (Tx,Rx) pada modem yang terhubung ke antena Lnb/Odu kendor apakah tidak, dengan cara memutar kekanan jika ternyata kendor cobalah untuk mengencangkan, dan lihat pula kabel LAN/UTP terpasang baik apa tidak (jika anda menggunakan LAN), Periksalah Wireless jika pakai Wireless

6. Bukalah menu Command Prompt kembali untuk memastikan SQF nya sudah UP lagi, namun jika lagkah-langkah ini tak merubah Sqf anda, hubungilah CS anda agar di kirimkan Teknisi dan Teknisilah yang akan melakukan Maintenance. dan ini adalah hak anda untuk diberikan service.

Demikianlah sedikit cara untuk meningkatkan kembali SQF yang Down, Perlu diperhatikan, jika anda ragu-ragu untuk melakukan Maintenance sendiri ada baiknya anda menghubungi CS dan minta untuk dimaintenance, karena ditakutkan jika dimaintenance sendiri akan merubah arah dari antena Ku-band itu sendiri, maka akan mempengaruhi control dari hap ke tempat anda, dan akan merubah arah antena terhadap satelit, maka hal ini perlu dikerjakan oleh Ahlinnya. semoga hal ini bermanfaat bagi anda penikmat jaringan Ku-Band

»»  read more

AJN Training T-SEL USO

PT. AJN Solusindo, sebagai Vendor penyedia jaringan VISAT dan salah satu pemenang tender program pemerintah dan Telkomsel USO [universal service obligation ], AJN solusindo menyiapkan teknisinya yang akan diberangkatkan ke wilayah USO dengan mengadakan training pembekalan, Training yang diikuti oleh lebih dari 50 orang teknisi ini diadakan di Hotel Paragon, Menteng, jakarta Pusat, Training ini diadakan kemaren tanggal 04 Juni 2009.

Training ini dimaksudkan sebagai bahan pembekalan sebelum teknisi diberangkatkan ke lokasi masing-masing,Training ini diawali dengan pembukaan, setelah itu pemutaran Video instalasi, Pembekalannnya antara lain adalah, pembekalan Teknis Oleh Bapak Feby, juga PSC [Panel Surya Cell], Administrasi [tanda tangan, dokumentasi], Pengiriman Barang[cek list barang], dan sesi tanya jawab. training ini berguna sekali bagi para teknisi, agar ketika terjun ke lokasi tidak mengalami hambatan ataupun masalah yang berarti.

Training yang diadakan kemarin cukup lama mulai dari jam 09:30 sampai 17:00, cukup lama dan cukup melelahkan, Saya pun mengalami kelelahan juga, bayangin aja Trainernya serius-serius banget ga ada yang bisa ngasih selingan lawakan atau guyonan, hanya waktu pengenalan perangkat PSC [SunDaya] lumayan banyak yang nanya dan terkadang ada lucunnya, namun tentu saja tetep ada Brick dan Lounch, lumayan coffebrick-nya 2 kali jadi ya bisa seger lagi.

Training ditutup jam 16:15, namun sebelumnya diadakan sesi tanya jawab dulu, sesi ini dimanfaatkan oleh para teknisi untuk bertannya dan berkeluh kesah juga curhat selama ada dilapangan sebelumnya, setelah tak ada yang bertannya lagi akhirnya selesailah sudah tranning hari itu.

»»  read more

Vsat Telkomsel USO

USO (universal service obligation)
Provider seluler terbesar saat ini, Telkomsel untuk mengalokasikan danannya sebesar Rp 600 miliyar. dan sebagai pemenang tender pengadaan perangkat telah dipilih 6 vendor, dan diharapkan dapat menyediakan 6000 perangkat penerima sinyal berbasis IP.

Keenam Vendor yang terpilih ini adalah :

1. AJN Solusindo
2. Tenggara mitrakom
3. Patrakom
4. Telkom Divisi Enterprise
5. Konsorsium Aprotech
6. Transnetwork Asia

masing-masing vendor tersebut harus menyediakan 1000 unit visat, selama empat bulan hingga bulan september 2009.

Dan daerah pertama yang akan mendapatkan USO, adalah desa Ranupani, Lumajang, Jawa Timur, dan telah diadakan peluncuran oleh Direktur Telkomsel Sarwoto Atmosutarno, Rabu (20/05/2009).

Nantinnya USO ini juga akan dilengkapi dengan Kamar bicara Umum (KBU) seperti warnet Telkom, sekedar pembetulan dalam postinganku sebelumnya untuk menghubungkan visat diperlukan Pico, kalo sebelumnya pico ini hanya bisa melayani 6 user, namun di USO ini sepertinya ada penambahan satu lagi jadi dalam waktu bersamaan pico muat 7 user sekaligus, berbeda dengan telkomsel merah putih, pico hanya dapat digunakan 6 user(pangilan) secara bersama dan kalo di Telkomsel Merah Putih hanya menjangkau 100-150 meter kemungkinan di USO ini akan dapat melayani sampai 150-800 metr-an."Saat ini perangkat yang telah terpasang sudah di sekitar 200 titik desa, termasuk Ranupani. Kami harap hingga Juni nanti 2400 desa telah terinstalasi," sambung Sarwoto.

Selanjutnya, Telkomsel juga telah memilih empat vendor untuk mempercepat penyediaan dan pemasangan repeater dan FWT yang tiap bulannya bisa mencapai 4000-5000 desa. Tiap FWT akan dibenamkan kartu telepon dengan nomor prefiks 0853.

Nah, jika ditambah dengan 6000 VSAT yang bisa terpasang di 400-500 desa setiap bulannya, Sarwoto optimistis 24.056 desa USO yang digarap Telkomsel sudah dapat menikmati akses telekomunikasi di akhir 2009 nanti.

»»  read more

Teknologi Komunikasi

ADSL,Asymmetric Digital Subscriber Line, teknologi modem untuk komunikasi multimedia komunikasi data berkecepatan tinggi yang memanfaatkan kabel twisted-pair kabel telepon yang telah eksis. Kecepatan transmisinya dapat sampai mencapai 6 Mbps .



HFC,Hyber Fiber Coax, salah satu jenis jaringan yang memadukan kabel koaksial dengan kabel fiber di gunakan untuk mengirimkan data, gambar dan suara atau layanan multimedia. Jenis jaringan ini dikembangan setelah melihat kenyataan bahwa sebagian besar jaringan untuk layanan televisi kabel saat itu menggunakan kabel koaksial. Dengan mulai berkembangnya layanan multimedia di butuhkan jaringan dengan lebar pita (bandwidth) yang lebih besar di jaringan utama untuk melayanin konsumen yang juga semakin bertambah. Karena investasi yang dibutuhkan untuk menggantikan seluruh jaringan dengan kabel fiber sangat besar, maka di kembangan teknik ini dengan harapan mengurangin biaya investasi.



NMT 450,Nordic Mobile Telephone, standar komunikasi seluler analog yang bekerja pada frekuensi 450 MHz.Standar ini dikembangkan dan digunakan oleh negara-negara nordic tahun 1981



AMPS,Advanced Mobile Phone System, standar komunikasi seluler analog yang bekerja pada frekuensi 800 MHz.Standar ini dikembangkan dan digunakan tahun 1983



TACS,Total Access Communication System, standar komunikasi seluler analog ;serupa dengan AMPS; hanya bekerja pada frekuensi 900 MHz.Standar ini dikembangkan dan digunakan 1985



NMT 900,Nordic Mobile Telephony,standar komunikasi seluler analog yang bekerja pada frekuensi 900 MHz.Standar ini dikembangkan dan digunakan oleh negara-negara nordic tahun 1986



GSM,Global System for Mobile Communication,standar komunikasi seluler digital yang bekerja pada frekuensi 900 MHz.Standar ini dikembangkan oleh gabungan negara-negara Eropa dan di gunakan secara komersial pada tahun 1991. Modulasi yang digunakan GMSK (0.3 Gaussian Filter), channel spacing 200kHz,channel bit rate 270.833 kb/s, number of channel 124 (8 users /channel), metode duplex yang digunakan FDD,multiple akses metode TDMA/ FDM.

DCS 1800,Digital Cellular System, standar komunikasi seluler digital yang bekerja pada frekuensi 1800 MHz.Standard ini dikembangkan dan digunakan pada tahun 1992 dan merupakan pengembangan dari GSM 900. Modulasi yang digunakan GMSK (0.3 Gaussian Filter), channel spacing 200kHz,channel bit rate 270.833 kb/s, number of channel 374 (8 users /channel), metode duplex yang digunakan FDD,multiple akses metode TDMA/ FDM

Sumber dari:

http://id.wikipedia.org kecuali gambar

»»  read more

Telkomsel Merah Putih

Beberapa waktu lalu PT. Telkomsel sebuah profider seluler terbesar di negri ini, meluncurkan produknnya yang diberi nama TELKOMSEL MERAH PUTIH, telkomsel merah putih ini adalah sebuah layanan telkomunikasi yang diberikan di daerah terpencil yang belum mempunyai jaringan telekomunikasi atau masih BlankSpot, dengan adannya layanan ini diharapkan daerah yang masih belum terjangkau layanan komunikasi Telephon, baik kabel ataupun seluler, maka dengan layanan ini masarakat di daerah blankspot dapat merasakan berkomunikasi lewat seluler melalui pesawat telepon gengam atau HP, dan maasarakat akan lebih mudah berkomunikasi dengan sanak keluargannya di luar sana.

Produk ini menggunakan BTSmini, dengan antena 1,8 dan sebuah wirelles pico sebagai penerima dan pemancar dari signal HP, sedangkan untuk penerimaan dan pemancar satelitnya lewat antena 1,8 tadi gambar Antena 1,8 dan Pico terlampir, kemudian semua perangkat tersebut dihubungkan ke Modem indor melalui kabel dari ODU dan LNB ke modem sedangkan untuk meneruskan kerja modem maka ditambah alat seperti Wireless yang disebut PICO, yang dihubungkan mengunakan kabel LAN/UTP stright.

Namun produk ini punya kelemahan yakni hanya dapat menerima 6 user/6 orang berbicara menggunakan seluler, selebihnya tak bisa dan layanan jaringan sibuk, untuk mengunakannya, maka user harus gantian, maksimal daya pancar ini adalah 100-150 m2, setelah itu tidak ada layanan jaringan lagi.

Setelah sukses dengan Telkomsel MerahPutih sebentar lagi juga akan diluncurkan produk USSO (warsel/warung seluler), untuk USSO kemungkinan tidak jauh berbeda dengan Tsel MerahPutih, cuman kalo di Tsel Merahputik tidak ada KBU (kamar bicara umum), maka di USSO ini akan dibuat KBU juga........., bagi daerah yang blankspot tunggu kami ........

Gambar-gambar di bawah diambil ketika sedang melakukan instalasi Telkosel MerahPutih di daerah Papua Barat, tepatnya didaerah Raja Ampat.

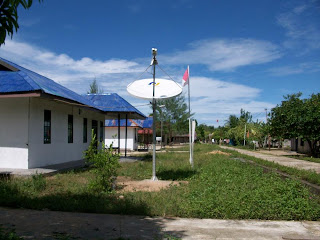

Antena tampak depan beserta lokasi


PICO Wirelles untuk komunikasi pada Tsel-Merah putih
Max 6 user
(penempatannya harus diluar ruangan)

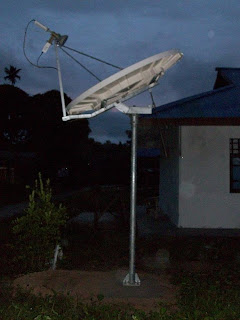

Antena diambil gambarnnya ketika malam

Tampak samping antena

»»  read more

Ku-Band From CSM

Ini adalah Instalasi Ku-Band milik Provider CSM [Citra Sari Makmur] www.3g-net.net, sedikit akan mengulas tentang satelit Ku-Band ini:

Sedikit Cerita tentang Ku-band
namun jangan kemana-mana ya tetep panteng n baca terus ya..................!
Sebenarnya dulu pendapat kebanyakan orang mungkin juga sampai sekarang bahwa satelit Ku-Band [12-14 Ghz] tak akan dapat diaplikasikan didaerah tropis seperti negara kita ini, dengan alasan karena curah hujan, debu atau dengan kata lain cuaca mempengaruhi kinerjanya, namun dengan sentuhan teknologi apapun bisa diaplikasikan, ya contohnya broadband dengan satelit Ku-Band ini, namun satelit ku-band ini tak bisa sepenuhnya mulus-mulus saja, dengan adanya gangguan cuaca seperti mendung/hujan maka Signal Sqf-nya akan turun juga.

Namun jangan membandingkannya dengan C-Band/s-Band dengan Ku-Band saat ada ganguan cuaca apalagi saat cuaca extream,Untuk mengatasi masalah transmisi di daerah tropikal, maka kedua lokasi (hub dan terminal remote) jaringan satelit Ku band menggunakan parameter Modulasi, FEC (Forward Error Correction), UPC (Uplink Power Control) berubah secara dinamis. Khusus untuk terminal remote terdapat fitur transmisi frekuensi yang berubah secara dinamis (Frequency hoping). Selain itu daya pancar transponder satelit Ku band yang mengarah ke wilayah Indonesia juga semakin besar dan dipadankan dengan pengunaan antena parabola yang hanya berdiameter hanya 1.2 m, maka pemasangan jaringan satelit Ku band menjadi ringkas dan mudah. Jadi mengapa tidak menggunakan jaringan Satelit Ku band untuk aplikasi Internet broadband ? Selain itu untuk meningkatkan kecepatan transmisi maka jaringan satelit dilengkapi dengan beberapa fitur diantaranya adalah Web Accelerator, Tcp Accelerator, Data dan Header Compression, serta local DNS Caching.

Bila ada lokasi yang mengalami gangguan transmisi tinggi maka UPC (Uplink Power Control) akan menaikkan daya pancar hingga 6 db. Bila gangguan tersebut belum dapat diatasi maka Modulasi akan berubah secara bertahap dari 8 PSK, FEC 9/10, ke QPSK, FEC 1/3. Bila gangguan terjadi pada frekuensi tertentu maka frekuensi transmisi dari terminal remote juga berubah.
Untuk mempercepat aplikasi internet serta mengurangi waktu tunda (response time), maka fitur yang umum digunakan adalah :

Tcp Accelerator adalah dengan memberikan jawaban dengan metoda ACK lokal, tanpa melalui jaringan (Network). Cara ini akan mengurangi waktu propagasi hingga 700 ms pertransaksi. Bila satu aplikasi membutuhkan 100 transaksi, maka berarti mengurangi waktu hingga 70 sekon.

Web Accelerator dilakukan dengan melakukan upload situs yang sering diakses ke dalam server lokal. Bila ada pihak lain yang akan membaca situs tersebut maka dilakukan dengan mengakses situs lokal tersebut. Alhasil waktu tunda akan semakin kecil.

DNS Caching Lokal dilakukan dengan menyimpan alamat IP di terminal remote. Setaip akli akan mengakses sistus tertentu maka IP addressnya langsung diketahui, tanpa meminta dari DNS server.

Data dan Header Compression adalah suatu cara mengurangi jumlah data yang lewat di jaringan dengan mengurangi informasi pada header dan juga melakukan compression pada paket data. Karena jumlah data yang lewat makin sedikit, maka pada akhirnya waktu transaksi juga makin singkat.
Jadi ??? Apakah anda akan migrasi ke jaringan satelit ???

Dari web http://www.3g-net.net
dan ini Foto-fotonya:

Catatan:

Foto diambil saat penulis sedang melakukan instalasi di Lampung, tepatnya di SMU Negri 1, Negri Katon, Pesawaran. Lampung

1. Modem DW 7000 Hughes

2. Feedhorn (LNB & ODU)



3. Tampak Antena Ku-Band 1,2 m NPRM
dapat ditempatkan dimana saja

»»  read more

Instalasi antena 4,5 PSN

Gambar-gambar dibawah adalah instalasi Antena SUMAN 4,5 M, milik PT.PSN di lokasi BTS 2 Blangkajeren Aceh tenggara, Antena tersebut untuk Link antara Blangkajeren-Aceh dengan Kabanjahe-Brastagi.

Data lokasi :

BTS T-Sel Blangkejaren 2, Gayolues, Blangkejaren, Acehtenggara
Indonesia








Modem Comtec


Rak Outdoor "tampak" Modem dan UPS



Box Erester

Tower BTS-2 T-Sel, Blangkajeren

Connect dari Modem ke RBS

Antena tampak depan disc

Tiang antena

Antena tampak samping

Antena tampak belakang

Antena tampak dari jauh
